数字同步测量
对局部放电信号进行同步采样、数字处理和实时显示，形成连续、清晰的测量链路。
产品特点

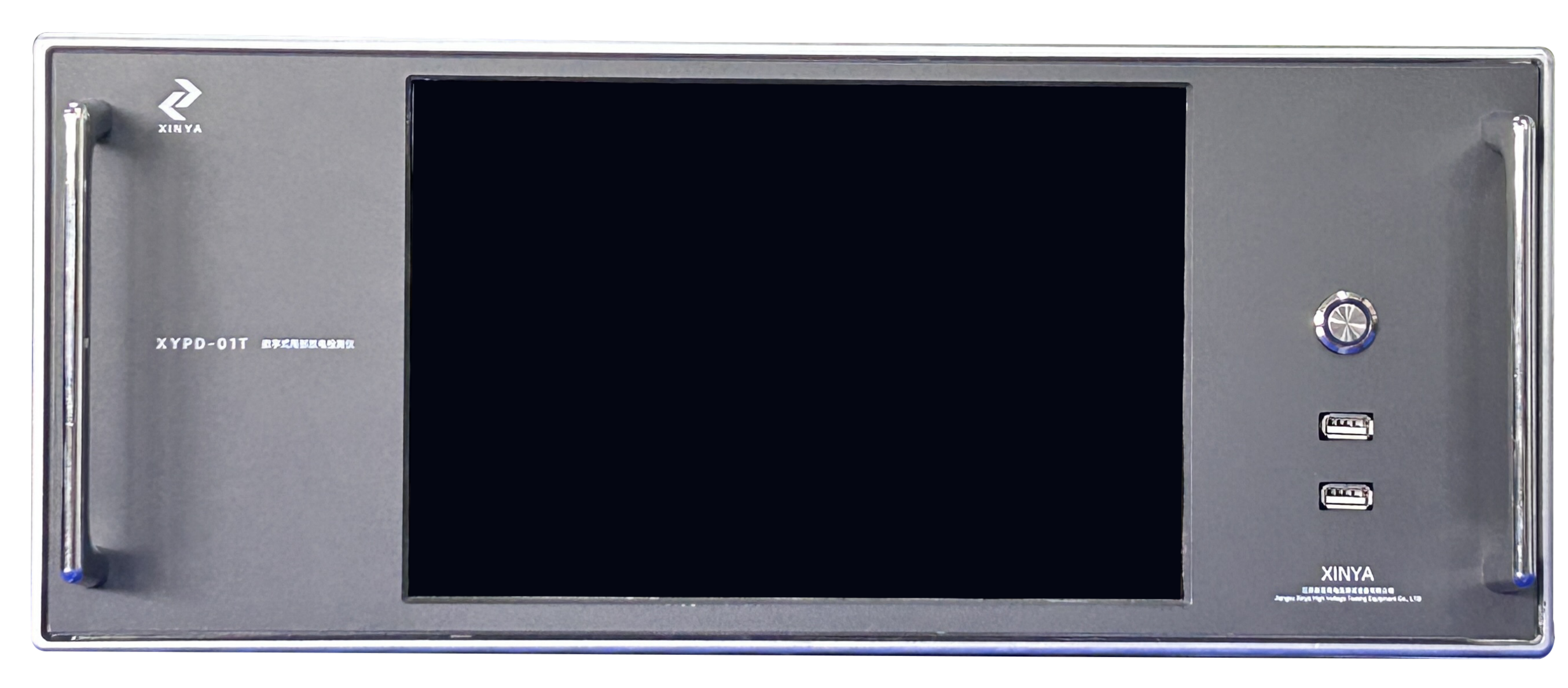

多种显示方式
可自由选择椭圆、正弦和直线三种显示方式，并提供零标指示与相位分辨能力。
多级抗干扰
配备静态干扰抑制、相关滤波和可组合带通滤波，降低固定及随机干扰的影响。
数据完整留存
支持试验数据与波形存储、回放、打印和标准试验报告生成，便于复核与归档。
技术指标
- 测量通道
- 单通道
- 可测试品电容量
- 6 pF～250 μF
- 检测灵敏度
- 0.01 pC
- 测量范围
- 0.1 pC～10000 nC
- 采样性能
- 12 bit；20 MS/s
- 显示方式
- 椭圆、正弦、直线
- 同步触发
- 内触发为 50 Hz 仪器电源同步；外触发频率为 50～400 Hz
- 外同步输入
- 10～200 V，输入功率小于 1 VA
- 滤波频带
- 低频端 20、40、60、80 kHz 或 OFF（9 kHz）；高频端 100、200、300、400 kHz 或 OFF（1 MHz）
- 信号放大器
- 增益粗调 5 档，档间 20 dB；增益细调范围大于 20 dB
- 局放测量误差
- ±5%（以满量程计）
- 工作环境
- -10～45 ℃；相对湿度不大于 95%

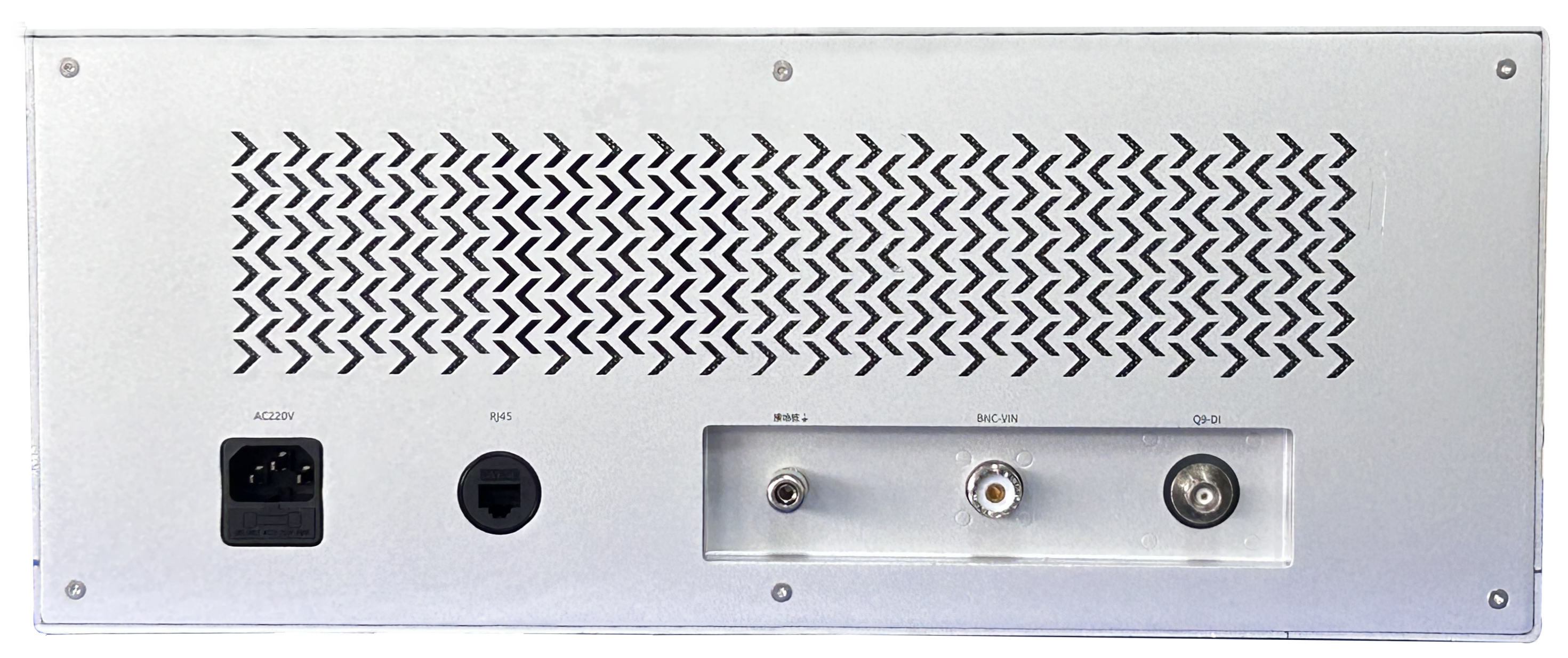

- 电源
- AC 220 V；50 Hz；30 W
- 通讯接口
- 网口
- 尺寸与重量
- 435 × 384 × 178 mm；约 12.25 kg
