产品说明
产品参数

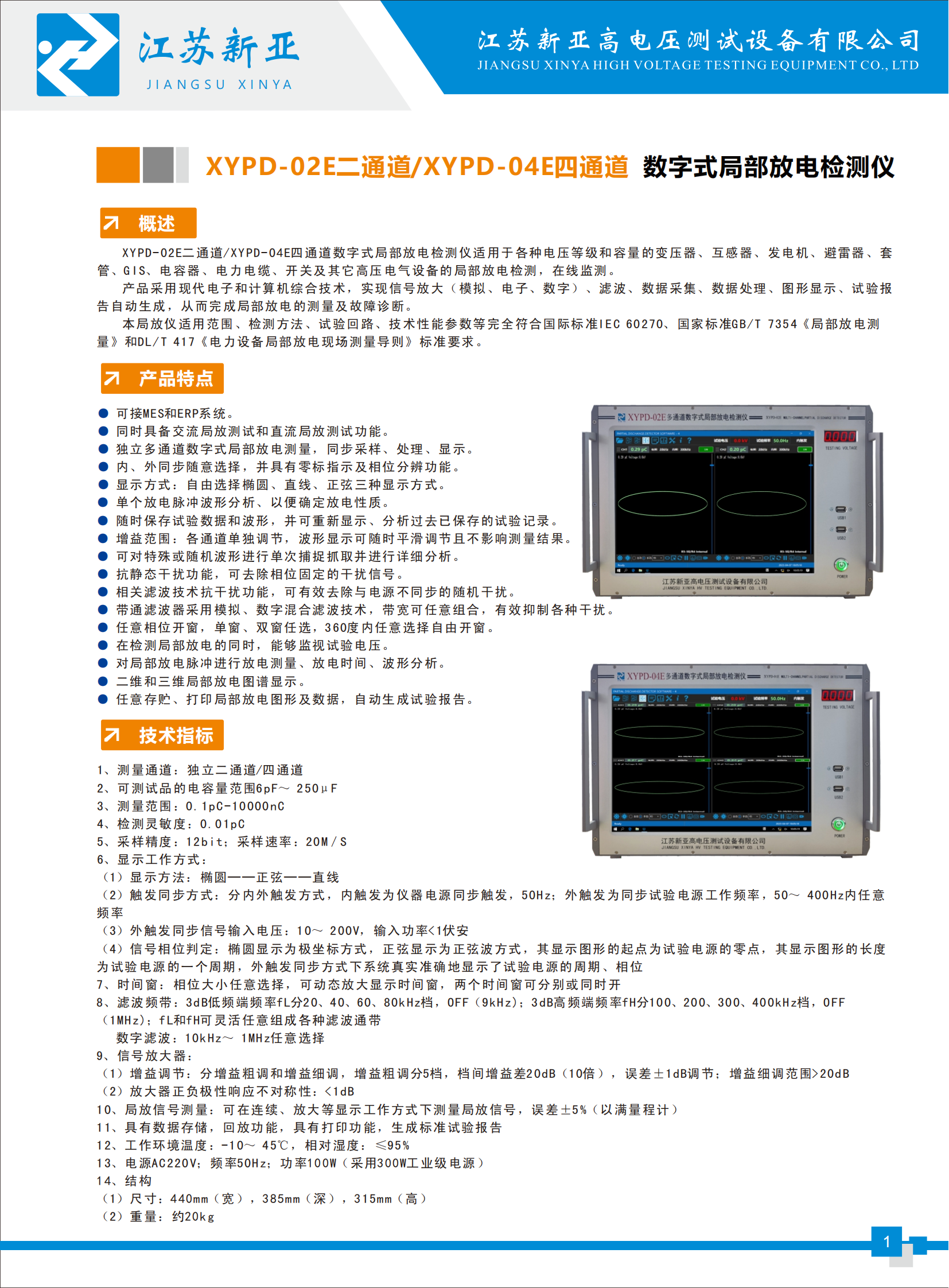

参数图 1
技术指标
- 测量通道
- 独立二通道／四通道
- 可测试品电容量
- 6pF～250μF
- 测量范围
- 0.1pC～10000nC
- 检测灵敏度
- 0.01pC
- 采样精度
- 12bit
- 采样速率
- 20M／S
- 显示方法
- 椭圆、正弦、直线
- 触发同步方式
- 内触发为仪器电源同步触发，50Hz；外触发为同步试验电源工作频率，50～400Hz内任意频率
- 外触发同步信号输入电压
- 10～200V，输入功率＜1VA
- 信号相位判定
- 椭圆显示为极坐标方式，正弦显示为正弦波方式，显示图形起点为试验电源零点，长度为试验电源一个周期
- 时间窗
- 相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开
- 滤波频带
- 3dB低频端20、40、60、80kHz或OFF（9kHz）；高频端100、200、300、400kHz或OFF（1MHz）
- 数字滤波
- 10kHz～1MHz任意选择
- 增益调节
- 增益粗调5档，档间增益差20dB；增益细调范围＞20dB
- 放大器正负极性响应不对称性
- ＜1dB
- 局放信号测量
- 误差±5%（以满量程计）
- 显示图谱
- 二维和三维
- 工作环境温度
- -10～45℃
- 相对湿度
- ≤95%
- 电源
- AC220V；50Hz；功率100W（采用300W工业级电源）
- 尺寸
- 440mm（宽），385mm（深），315mm（高）
- 重量
- 约20kg
